大型水冷机组系统，冷却塔部分
产品描述
蒸发冷 工作原理
以水和空气为冷却介质，与冷凝盘管内的高温气态制冷剂进行热交换，制冷剂由气态冷凝成液态。
蒸发冷内部有水分配系统、冷凝盘管组、填料热交换层、集水池组成。
外部设循环水泵、电子水除垢仪、盘管侧面顶部设轴流风机。
蒸发冷 设计部分
1 SPL495净重3570kg,运行重量4800kg;
2 SPL285净重1980kg,运行重量3130kg;
3 计算蒸发冷楼板荷载要在运行重量的基础上乘以1.5;
4 需要将上水引致屋面蒸发冷附近，上水管管径DN25，并加装阀门；
5 位置选定要考虑通风、散热、承重和噪音。
⑴进风端面向空间较大的一侧，利于进风散热；
⑵楼层的承重、噪音及补水管要与沃尔玛项目经理及总包提前沟通好；
(3)蒸发冷应安装在主梁上，并且2台蒸发冷不能安装在同一主梁上。
6 在炎热潮湿地区，所选蒸发冷的名义工况排热量要大于制冷系统散热量的1.7倍；
7 在西北和东北地区，所选蒸发冷的名义工况排热量要大于制冷系统散热量的1.6倍。
8 蒸发冷的安装位置严禁靠近化工厂或有化学烟雾的工业区内，空气中的污染物会加速结构和腐蚀；
9 蒸发冷的安装位置要原离烟囱或排油烟口，油烟的吸入会引起严重腐蚀；
10 在环境温度低于0℃下运行时，冷却塔的出水温度将低于设计值，可能结冰。这种情况下，
冷却塔出水温度应保持尽可能高，经常检查冷却塔以发现潜在的结冰问题 。
11 在北方地区要采用水盘辅助加热器，防止循环水冻结，在蒸发冷停止使用后，要将水盘和管道内的水及时排净，防止冻结损坏设备
12 在东北等严寒地区，蒸发冷需要特殊设计，必须采用室内的远置水箱来防止冻结；
13 进风侧要保持通风顺畅，避免太阳直射，以免影响散热和减少绿藻的产生；
蒸发冷 安装部分

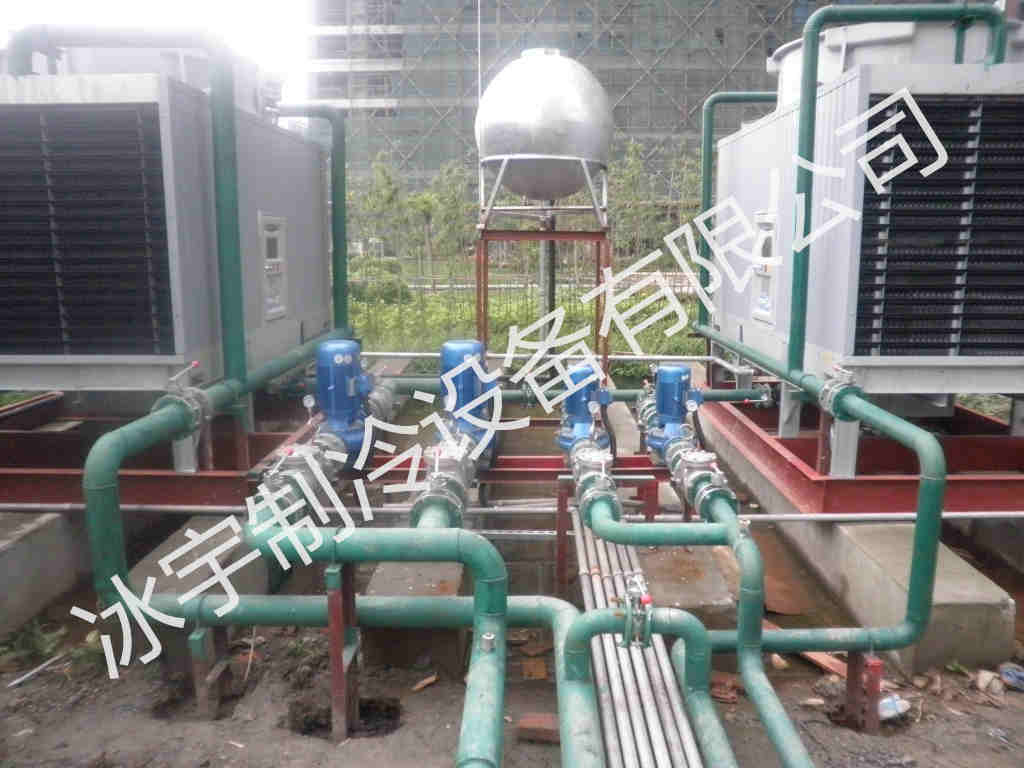

1 水泵要求为一备一用能实现自动切换（出厂时已做好）。每台水泵进出口要加装蝶阀和软连接，每台水泵后面加单向阀，水泵上面要加装遮雨蓬。如下图所示：
2 蒸发冷在连接管路之前必须用高压氮气吹洗盘管到没有杂质吹出为止；
3 排气管在进蒸发冷之前要安装球阀并布置成倒U形，倒U形的顶部要高于冷凝器盘管，并在顶部焊接一个截止阀。如右图所示：
4 回液管在出蒸发冷后要加装供液干燥过滤器，过滤器前后要安装球阀，在系统运行一周后更换滤芯；
5 冷凝压力控制：水泵开11bar，水泵断8bar；风扇开13bar，风扇断10bar；备用水泵开19bar，断12bar。每小时最多允许开停次数为6 次，以防止频繁启动电机过热；
6 在初始启动或蒸发冷长期停开后，应对冷凝盘管、填料、水盘等进行冲洗，清除所有污物，如树叶和污泥，水盘内充注新鲜水直到溢流口。在初运行期间，要对循环水至少更换3次，确保蒸发冷内的污物排净；
7 应用在北方地区的蒸发冷接水盘中装有加热管（4kw），要在水池中安装加热控制温度探头（套在铜管中）以感知水温。
8 在长江以北地区，要求水泵及水管加保温，防止结冻。
9循环水质的酸碱度PH值要控制在6.5~8.0之间；
10补水阀给水压力必须保持在1.3－3.5bar 之间；
11 不允许使用酸性清洗液处理冷凝盘管水垢。
蒸发冷 维护部分
日常检查项目：
检查补水浮球阀工作是否灵敏，水位是否正常；
检查水喷嘴是否堵塞；
检查水泵工作是否正常（出现故障要及时维修）；
检查散热风扇及电机工作是否正常（出现故障要及时维修）；
蒸发冷内外表面有无腐蚀生锈现象，如有要用铁丝刷清理并用工业富锌漆涂覆；
冷凝盘管结垢情况和是否长锈；
循环水酸碱度。
定期清洗项目（清洗周期夏季半个月，冬季1个月）：
清理填料上附着的杂物，如树叶、纸屑或其它外来物；
清理盘管上方的杂物，如树叶、纸屑或其它外来物；
用高压水枪清洗填料及集水器并更换循环水；
清洗水盘内的过滤网。
